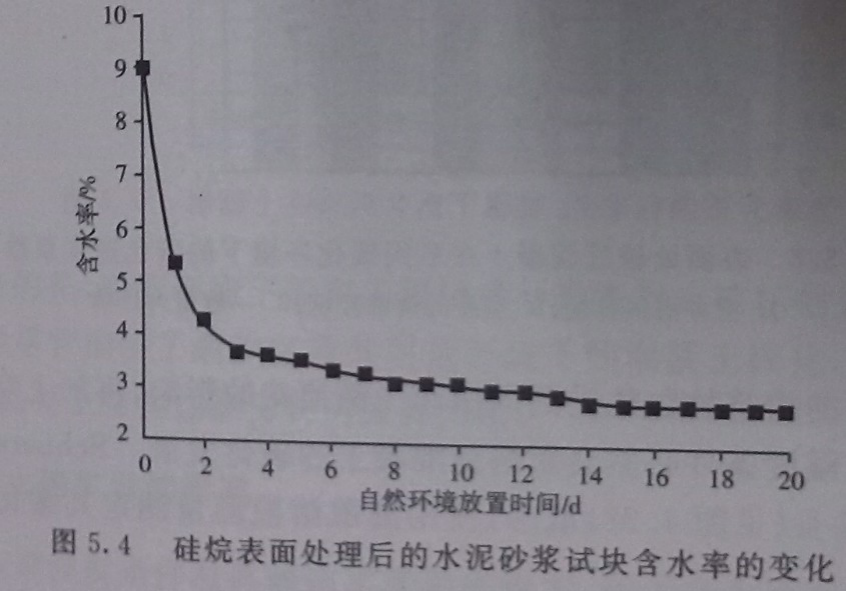

經(jīng)硅烷類滲透型涂料表面處理后，混凝土仍具有良好的透氣性，混凝土內(nèi)部水分可通過(guò)表層向外揮發(fā)，也同樣不會(huì)影響CO2向混凝土內(nèi)部的擴(kuò)散和遷移。圖5.4為水分含量達(dá)9％的水泥砂漿試塊用硅烷表面處理后，在自然環(huán)境下的干燥情況。3d后殘余含水量在3％~4％，水分的揮發(fā)速度與普通水泥試塊接近，這說(shuō)明表面處理并不會(huì)影響混凝土的水分揮發(fā)，即不會(huì)影響混凝土的透氣性。由此看來(lái)，滲透型涂料表面處理后混凝土雖然降低了毛性吸水性，但透氣性并沒(méi)有變化，經(jīng)表面處理后混凝土的和未經(jīng)表面處理混凝土的碳化性能應(yīng)基本相同。

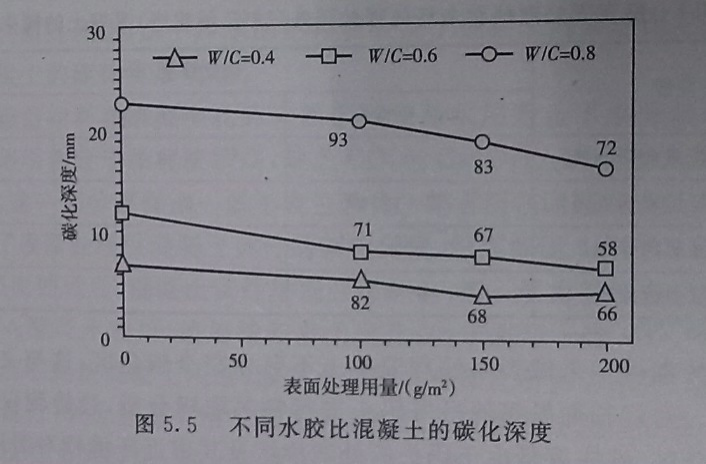

對(duì)經(jīng)硅烷-硅氧烷表面處理過(guò)的混凝土進(jìn)行加速碳化試驗(yàn)，16周后測(cè)定碳化情況，發(fā)現(xiàn)表面處理后混凝土的碳化深度稍有減少，并且隨涂料用量增加，碳化深度有進(jìn)一步減小的趨勢(shì)，而在滲透型涂料用量相同的條件下，混凝土水膠比越小則碳化深度越小，如圖5.5所示，水膠比仍是決定表面處理后混凝土碳化性能的主要因素，圖5.5所示。水膠比仍是決定表面處理后混凝土碳化性能的主要因素，圖5.5中的數(shù)字表示混凝土使用不同涂料用量進(jìn)行表面處理后碳化深度占未經(jīng)處理混凝土碳化深度的百分比。

需要說(shuō)明的是，該快速試驗(yàn)結(jié)果是在相對(duì)濕度為60％的條件下得到的。如果染化環(huán)境非常干燥，未經(jīng)表面處理的混凝土失水較快而經(jīng)表面處理的混凝土由于失水較慢反而會(huì)使碳化進(jìn)程加快，致使碳化深度較大。
