研究資料表明，將氯化鈉和混凝土組分一起滲入新拌混凝土中，當氯化物摻量占水泥質量0.4％~0.8％時，鋼筋銹蝕顯著。

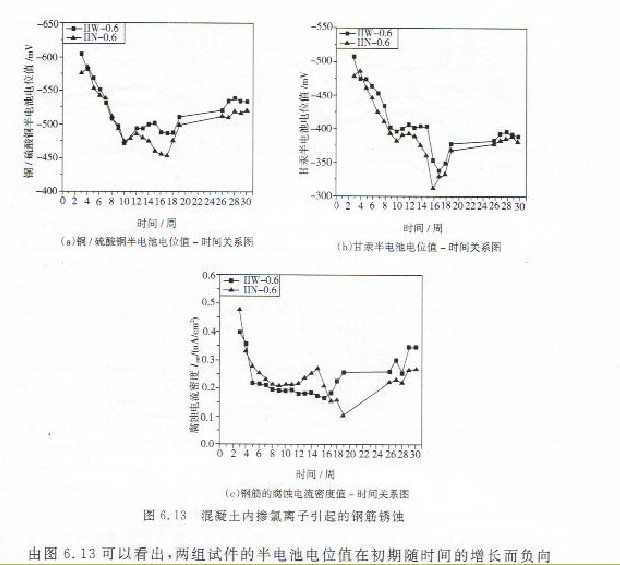

任昭君采用水灰比為0.6的混凝土，氯化鈉的摻量為15kg/m3時，研究了內部氯離子環境對混凝土內鋼筋銹蝕的影響。試件成形并養護了2周后，在實驗室內放置10周，再進行表面防水處理，之后在實驗室內繼續放置直置試驗結束，測量結果如圖6.13所示。

由圖6.13可以看出，兩組試件的半電池電位值在初期隨時間的增長而負向降低，鋼筋的腐蝕電流密度值也隨時間的增長有下降趨勢，而17周后混凝土內部水分與環境的相對濕度達到平衡，由于內摻氯離子的作用混凝土內鋼筋銹蝕加重，且兩組試件的半電池電位值和鋼筋的腐蝕電流密度值均相差不大。另外，失重法、半電池電位法和線性極化法測得的試驗結果均與鋼筋實際銹蝕的情況相吻合。試驗結果顯示，表面防水處理對內摻氯離子的混凝土中鋼筋的銹蝕影響不大，不能有效阻止或者降低鋼筋的銹蝕。

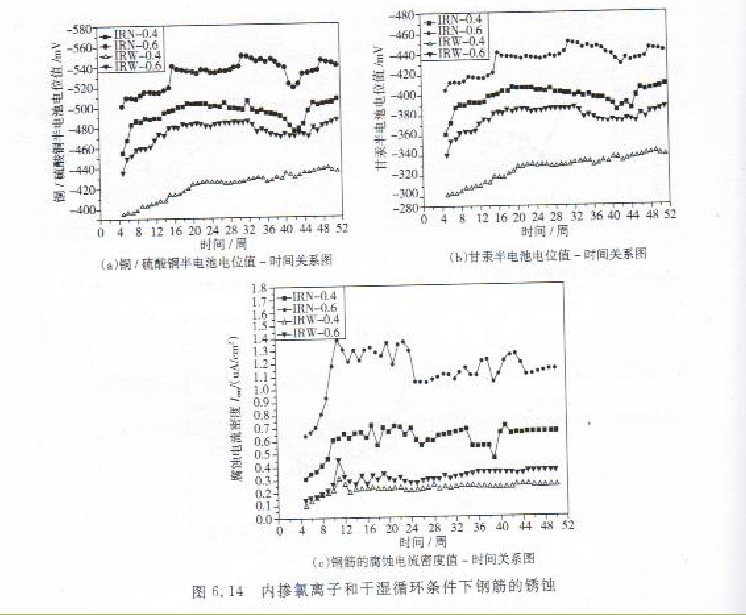

圖6.14是水膠比為0.4和0.6的混凝土，當氯化鈉的摻量為15kg/m3時，干濕循環條件下內部氯離子環境對混凝土內鋼筋銹蝕影響的試驗結果。該試驗中，試件形成并養護1周后，在實驗室內自然干燥3周，再進行表面防水處理，然后向試件頂部的容器內倒入自來水，浸泡8h，將水倒出，試件在實驗室內自然干燥1周，該步驟重復循環直至試驗結束。

由圖中可知，對于兩種水灰比，未進行硅烷溶液表面防水處理試件的半電池電位絕對值和鋼筋腐蝕電流密度值都明顯大于進行防水處理的試件。這說明，在干濕循環條件下，和未進行表面防水的情況相比，表面防水處理將會產生較好的抑制混凝土內鋼筋銹蝕的效果。其原因是，硅烷溶液防水劑能顯著降低混凝土的吸水性，使水和以水為載體的物質都難以吸進混凝土中，同時混凝土中的水分可以水蒸氣形式自由地蒸發出去，使混凝土保持干燥。這樣，進行表面防水處理的混凝土中含水量明顯低于未進行防水處理的混凝土試件，因此能在一定程度上抑制鋼筋的銹蝕。
